Литцендрат

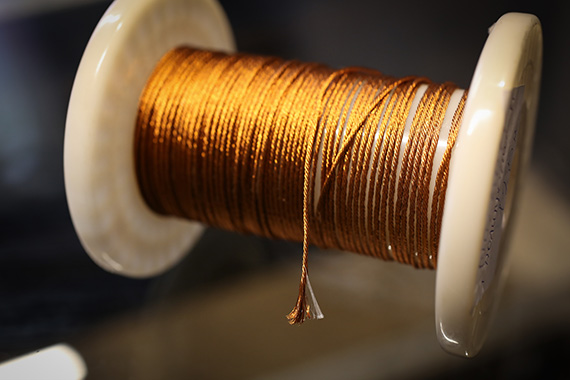

Литцендрат – многожильный провод, где каждая жила отдельно изолирована (покрыта лаком), по сравнению с обычным проводом несет массу выгод в применении. Например, позволяет миниатюризировать конструкцию, не потеряв в ее производительности, уменьшить вес или увеличить мощность. Вы наверняка знакомы со скин-эффектом и понимаете, что правильно изготовленный литцендрат снизит сопротивление при протекании тока на высоких частотах фактически до сопротивления постоянного тока, получив постоянную плотность тока по всему сечению проводника. Но кроме скин-эффекта при работе литцендрата возникает масса других эффектов, которые влияют на распределение тока по сечению литцендрата, и, очевидно, на его сопротивление при протекании по нему переменного тока, особенно на высоких частотах.

При производстве литцендрата есть огромное количество нюансов:

• выбор правильного диаметра провода, от которого зависит КПД литцендрата (не всегда чем тоньше, тем лучше);
• выбор оптимального количества проводов в пучке для того, чтобы избежать эффекта внутренней близости и внешней близости;
• выбор направления скруток различных пучков;
• выбор шага скрутки для изготовления пучков и субпучков;
• выбор оптимального маршрута для изготовления (например, провод 125х0,071 может быть изготовлен 25х5 или 5х5х5).

Какой из них лучше будет работать? Какой дешевле и почему? Какие параметры влияют на плотность тока при высоких частотах? Как электрический ток будет распределяться по сечению проводников? На все эти вопросы мы знаем ответ.

По литцендрату нелегко найти информацию, изложенную простым и доступным для понимания языком, но мы изучили множество источников (в основном зарубежных) и объединили наши знания в статье. Она сориентирует вас в выборе оптимальной конструкции, а мы всегда с радостью проконсультируем.

О нашей продукции:

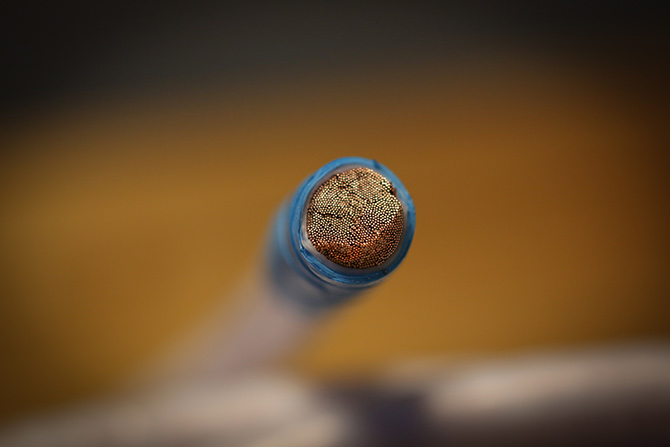

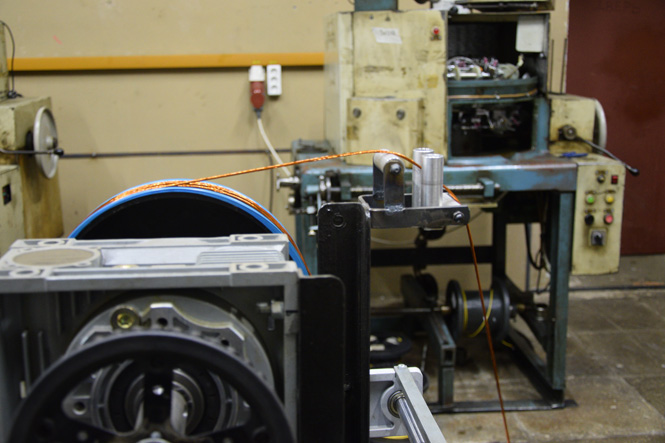

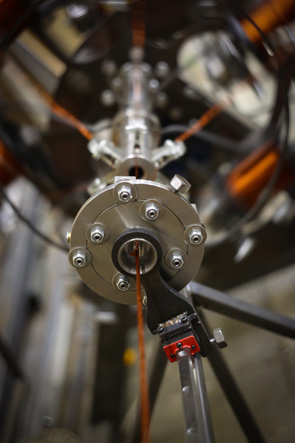

1. Производство осуществляется на машинах, полностью разработанных специалистами «Диады». Здесь предусмотрена открутка жил, это позволяет снять физические напряжения со скручиваемых жил. Таким образом, получается, что скрученные жилы не пытаются раскрутиться и не закручиваются в «пружину», собираясь витками. Лаковая изоляция провода тоже может закручиваться, что приводит к нарушению изоляции. В нашем случае целостность изоляции не нарушается, и литцендрат получается высокого качества.

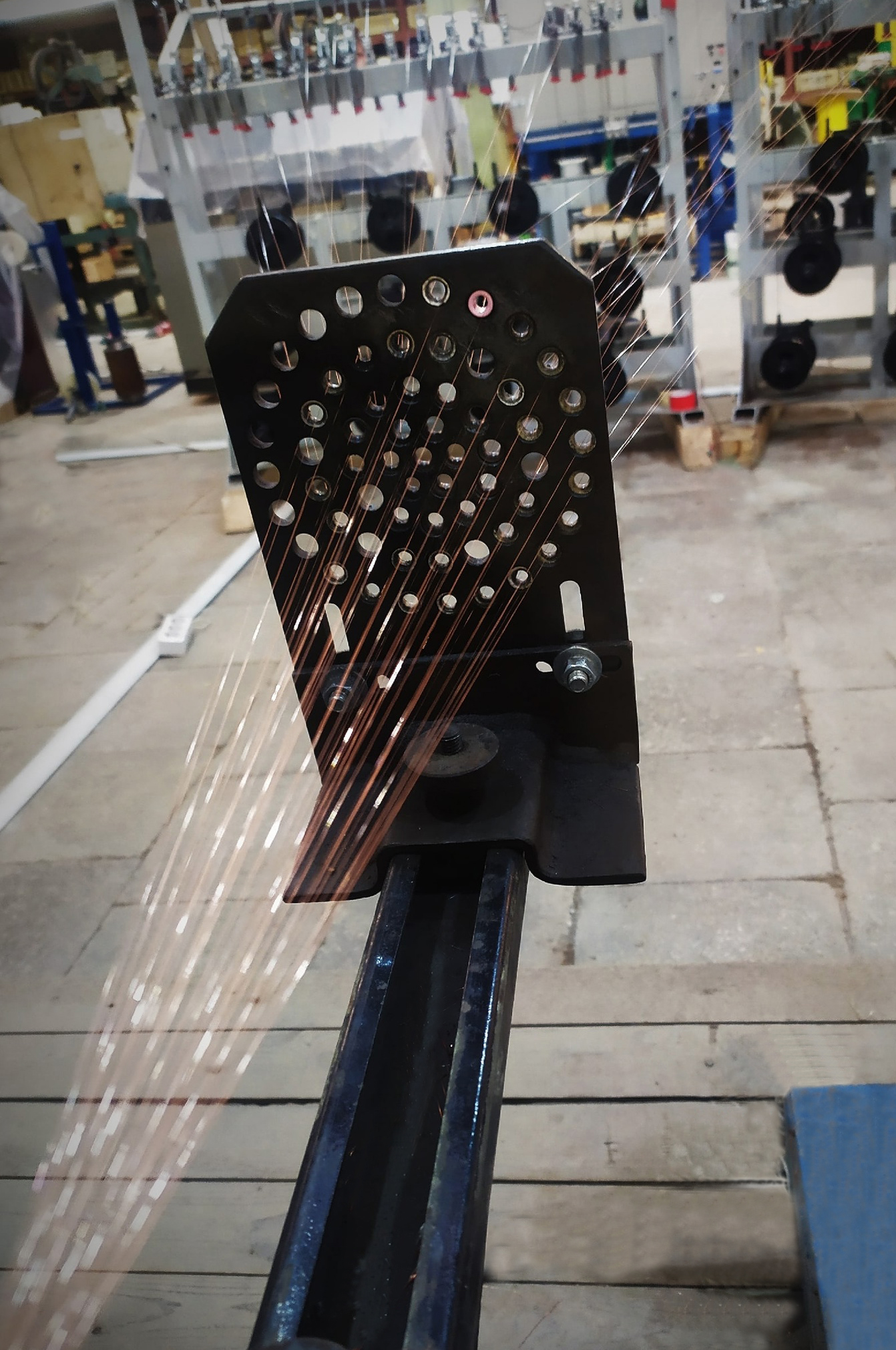

2. Производство с гарантированной одинаковой длиной проводников. Это важно, так как в противном случае высокочастотные характеристики литцендрата «поплывут». Одинаковую длину всех проводов литцендрата «дикой» скруткой сделать не получится. Однако именно так поступают другие производители – сразу скручивают все жилы, что делать категорически нельзя! «Диада» использует правильный подход, в результате заказчик получает высококлассный лицендрат с одинаковым сопротивлением на всех проводниках, с минимизированными эффектами внутренней и внешней близости.

В зависимости от задачи используется полый диэлектрик в середине литцендрата, для отвода тепла. Оплетка литцендрата может быть сделана любым полимерным материалом. Обмотка фторопластовой пленкой или нанесение любой другой изоляции методом экструзии.

У «Диады» отсутствуют минимальные нормы изготовления! Потому что мы любим свою работу – нам интересно разрабатывать уникальные проекты и решать сложные задачи.

В настоящий момент нами разработаны ТУ для литцендрата, по которому мы можем изготовить для вас стандартные позиции.

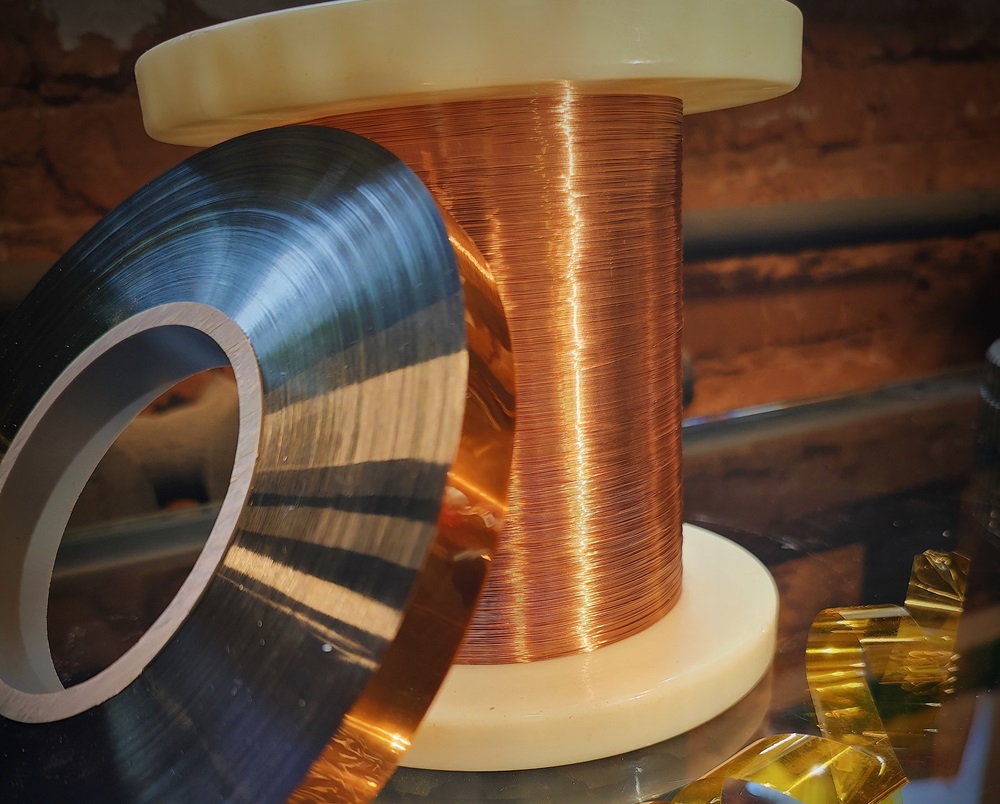

Жила нашего ЛИТЦЕНДРАТА изготовлена из самолудящегося эмальпровода, рассчитанного на температуру до 150 градусов.

Кроме ЛИТЦЕНДРАТА, в маркировке которого есть цифра «200». Это означает, что ЛИТЦЕНДРАТ изготовлен из эмальпровода, рассчитанного на работу при 200 грд.

ВНИМАНИЕ! Такой провод не является самолудящимся!

МАРКИ И КОНСТРУКЦИИ СТАНДАРТНЫХ ИЗДЕЛИЙ  ДИАДА

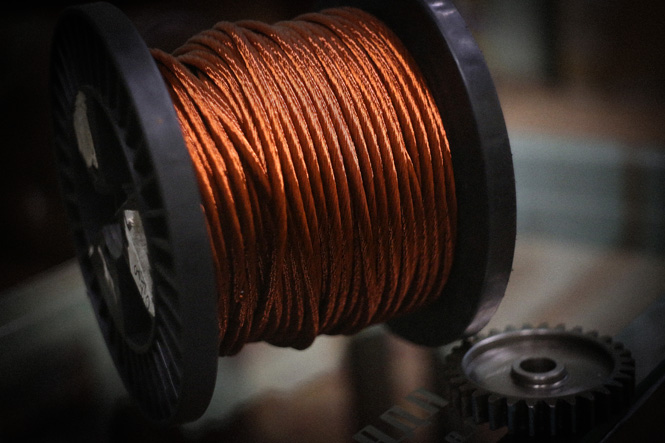

Литц – голый литцендрат, скрученный из изолированных лаком медных проводников, провод не имеет внешней оболочки

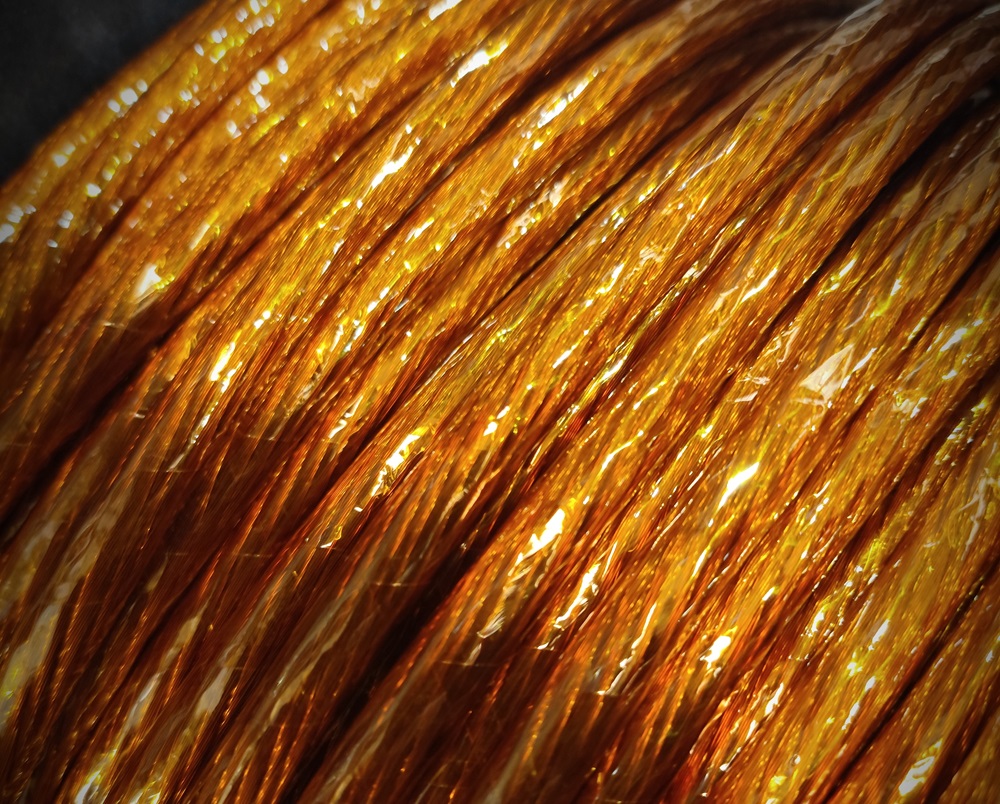

Литц ПЭТ – литцендрат, скрученный из изолированных лаком медных проводников в оболочке из нескольких слоев полиэтилентерефталатной пленки, наложенной в противоположенных направлениях с перекрытием не менее 30%.

Литц Ф, Литц 200Ф - литцендрат, скрученный из изолированных лаком медных проводников в оболочке из нескольких слоев фторопластовой пленки, наложенной в противоположенных направлениях с перекрытием не менее 30%.

Литц ПИ, Литц 200ПИ – литцендрат, скрученный из изолированных лаком медных проводников в оболочке из нескольких слоев полиимидной пленки, наложенной в противоположенных направлениях с перекрытием не менее 30%.

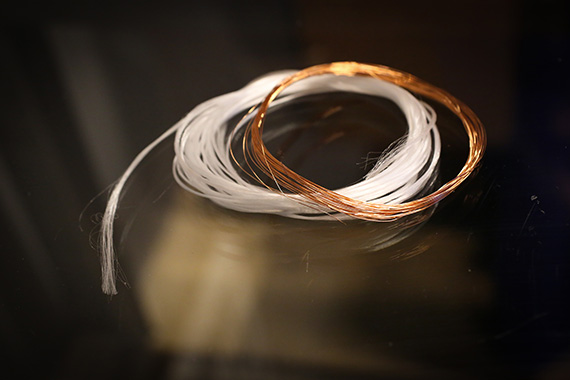

Литц оПП1 – литцендрат, скрученный из изолированных лаком медных проводников в оболочке в виде обмотки полипропиленовым волокном в один слой.

Литц оПП2 – литцендрат, скрученный из изолированных лаком медных проводников в оболочке в виде обмотки полипропиленовым волокном в два слоя.

Литц оА1, Литц200 оА1 – литцендрат, скрученный из изолированных лаком медных проводников в оболочке в виде обмотки волокном Арселон в один слой.

Литц оА2, Литц200 оА2 – литцендрат, скрученный из изолированных лаком медных проводников в оболочке в виде обмотки волокном Арселон в два слоя.

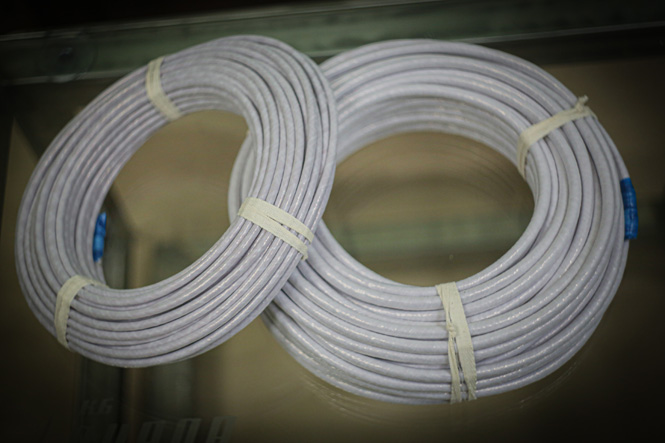

Литц хПП – литцендрат, скрученный из изолированных лаком медных проводников в оболочке в виде оплетки из полипропиленовых волокон с плотностью 100%.

Литц 200 хА – литцендрат, скрученный из изолированных лаком медных проводников в оболочке в виде оплетки из волокна Арселон с плотностью 100%.

Литц кФП1 – литцендрат, скрученный из изолированных лаком медных проводников в оболочке в виде комбинированной изоляции, состоящей из нескольких слоев фторопластовой пленки с перекрытием не менее 30% в противоположенных направлениях и обмотки полипропиленовым волокном в один слой.

Литц кФП2 – литцендрат, скрученный из изолированных лаком медных проводников в оболочке в виде комбинированной изоляции, состоящей из нескольких слоев фторопластовой пленки с перекрытием не менее 30% в противоположенных направлениях и обмотки полипропиленовым волокном в два слоя.

Литц 200 кФА1 – литцендрат, скрученный из изолированных лаком медных проводников в оболочке в виде комбинированной изоляции, состоящей из нескольких слоев фторопластовой пленки с перекрытием не менее 30% в противоположенных направлениях и обмотки волокном Арселон в один слой.

Литц 200 кФА2 – литцендрат, скрученный из изолированных лаком медных проводников в оболочке в виде комбинированной изоляции, состоящей из нескольких слоев фторопластовой пленки с перекрытием не менее 30% в противоположенных направлениях и обмотки волокном Арселон в два слоя.

ЛитцПр – литцендрат, сформованный в прямоугольник без оболочки, скрученный из изолированных лаком медных проводников.

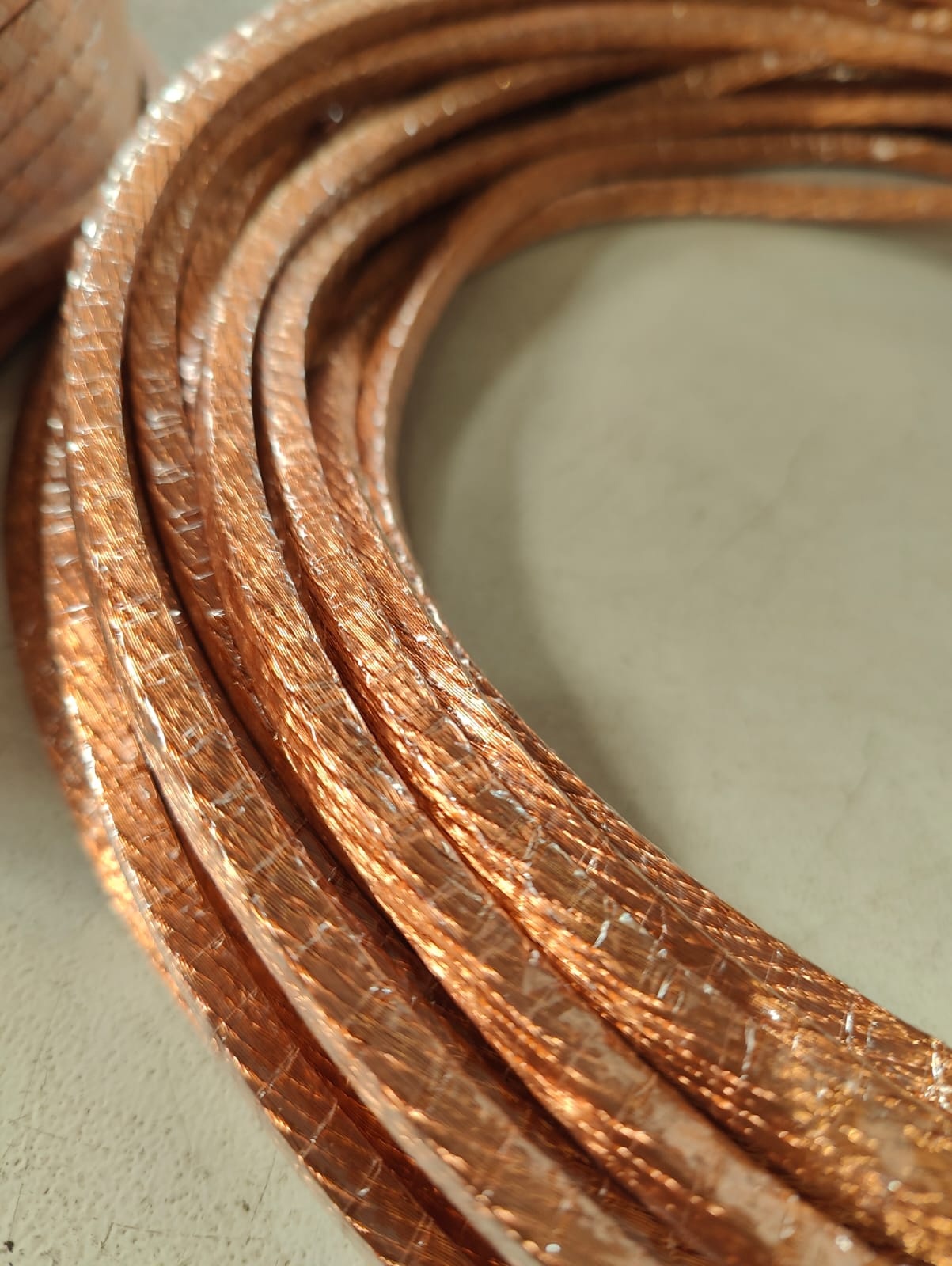

ЛитцПр ПЭТ –литцендрат, сформованный в прямоугольник, скрученный из изолированных лаком медных проводников в оболочке из нескольких слоев полиэтилентерефталатной пленки, наложенной в противоположенных направлениях с перекрытием не менее 30%.

ЛитцПр Ф, ЛитцПр 200Ф – литцендрат, сформованный в прямоугольник, скрученный из изолированных лаком медных проводников в оболочке из нескольких слоев фторопластовой пленки, наложенной в противоположенных направлениях с перекрытием не менее 30%.

ЛитцПр ПИ, ЛитцПр 200ПИ – литцендрат, сформованный в прямоугольник, скрученный из изолированных лаком медных проводников в оболочке из нескольких слоев фторопластовой пленки, наложенной в противоположенных направлениях с перекрытием не менее 30%.

ЛитцПР оПП1 – литцендрат, сформованный в прямоугольник, скрученный из изолированных лаком медных проводников в оболочке в виде обмотки полипропиленовым волокном в один слой.

ЛитцПР оПП2 – литцендрат, сформованный в прямоугольник, скрученный из изолированных лаком медных проводников в оболочке в виде обмотки полипропиленовым волокном в два слоя.

ЛитцПР оА1, ЛитцПР200 оА1 – литцендрат, сформованный в прямоугольник, скрученный из изолированных лаком медных проводников в оболочке в виде обмотки волокном Арселон в один слой.

ЛитцПР оА2, ЛитцПР200 оА2 – литцендрат, сформованный в прямоугольник, скрученный из изолированных лаком медных проводников в оболочке в виде обмотки волокном Арселон в два слоя.
