Производство витой пары (кабель LAN)

Создавая группу LAN-кабелей, мы постарались учесть весь спектр возможного применения данных кабелей. Где бы вы ни планировали применить нашу продукцию, у нас вы найдете кабель, максимально подходящий вам.

Например, при строительстве уличной системы видеонаблюдения витая пара должна выдерживать воздействие ультрафиолета, а в случае попадания внутрь влаги, кабель не должен распространять ее внутри. Если вы используете кабель на внешних подвесах и постоянно сматываете и разматываете, то кабель должен быть с заполнением, которое удерживает нужный шаг скрутки и не дает переламываться жилам. При использовании витой пары в химическом производстве она должен выдерживать попадание агрессивных веществ на изоляцию.

Как видите, зачастую, стойкость к различным факторам обеспечивается за счет комбинации выбора правильного материала и правильной конструкции. Поэтому для того, чтобы выбрать тот кабель, который наилучшим образом вам подойдет, проконсультируйтесь с нами или задайте вопрос в онлайн форме. Если вы чувствуете себя в силах собрать свой кабель самостоятельно, то, добро пожаловать в конфигуратор LAN-кабеля.

Ниже перечислены типичные способы использования LAN-кабеля. Конечно они не все, а возможностей для применения нашего кабеля гораздо больше - позвоните, мы вам порекомендуем оптимальный.

Виды витой пары в зависимости от способов использования

Стационарная прокладка (однопроволочная жила, ПВХ оболочка) – витая пара, которую проложив один раз, вы больше не трогаете.
Для бытовых нужд (многопроволочная жила ПВХ, ПВХнг(A)LS,ПК(А)HF) – не выделяет вредных веществ, мягкий и пушистый.
Места с повышенной влажностью/коллекторы (ож ПЭ, ПЭ+ПВХ) + заполнение – не разлагается под действием микроорганизмов и плесневых грибков, держит влагу и может эксплуатироваться в воде.
Закопать в землю (ож ПЭ+ПВХ) – прочный и выдерживает влагу, не разлагается под действием микроорганизмов и плесени
Агрессивные среды, химия, кислтоы, бензолы (ож/мж Фторопласт+ПВХ) – выдерживает воздействие агрессивных сред, кислот, масел, бензолов и высоких температур.
Прочный (ож/мж Полиуретан) – витая пара повышенной прочности, стойкая к истиранию, ультрафиолету, влаге.
Можно гнуть (м/ж ТЭП, ТЭП+заполнение) – кабель, который можно использовать постоянно, изгибая даже на сильном морозе до -40°C, мы же испытываем его при -60°C.
Не горит (ож ПВХнг(А)LS, ПК(А)HF) – кабель, который не распространяет горение, а при попадании в пламя не выделяет вредных веществ. Применяется для общественных помещений.
Для улицы (ож ПЭ ПЭ+ПВХ) + водоблокирующие ленты – витая пара, которая выдерживает воздействие ультрафиолета, попадание влаги и низкие температуры.
Повышенной гибкости (мж Многопроволочная жила, заполнение) – кабель с заполнением внутри, которое препятствует перетиранию жил внутри и сохраняет постоянный шаг скрутки даже при постоянных перегибах.
Для военных (мж Полиуретан с заполнением НГ) - кабель особой прочности, не горючий, можно гнуть и перегибать. Внутри заполнение, которое препятствует перетиранию жил и сохраняет шаг скрутки, препятствуя падению скорости предачи данных.

Диада-LAN - это дальнейшее развитие LAN-кабелей, созданных нами. Кабели соответствуют требованиям, предъявляемым категории 5е. Выпускаются как с двойным комбинированным экраном, так и без него. Жила может быть как однопроволочная, так и многопроволочная мягкая и гибкая.

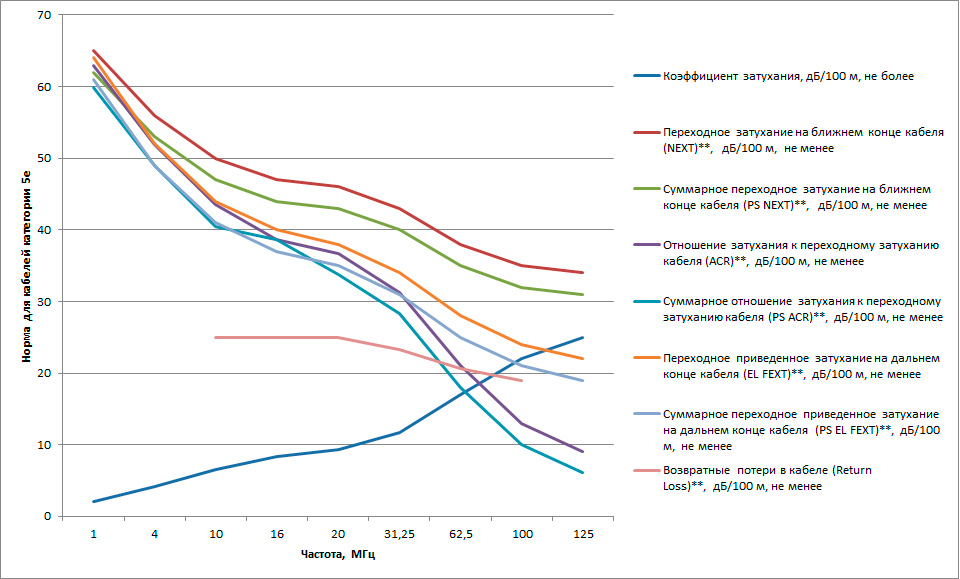

Кабели предназначены для передачи данных в диапазоне частот до 100 МГц и организации структурированных кабельных систем (локальных компьютерных сетей), а также в качестве кабеля "последняя миля", кабели с многопроволочной жилой, применяются там, где нужна особая гибкость при прокладке. Рабочее напряжении до 145 В переменного тока частотой 50 Гц.

Виды климатического исполнения:

  • УХЛ1, УХЛ2 по ГОСТ 15150 для кабелей в оболочке из полиэтилена или полимерной композиции, не содержащей галогенов;
  • ХЛ1, ХЛ2 по ГОСТ 15150 для кабелей в оболочке из термопластичного полиуретана, при этом верхнее рабочее значение воздуха при эксплуатации +125°С;
  • ХЛ1, ХЛ2 по ГОСТ 15150 для кабелей в оболочке из термопластичного эластомера, но при этом верхнее рабочее значение воздуха при эксплуатации +75°С;
  • ХЛ1, ХЛ2 по ГОСТ 15150 для кабелей в оболочке из фторполимера, но при этом верхнее рабочее значение воздуха при эксплуатации +105 °С;
  • У3, УХЛ4 по ГОСТ 15150 для кабелей в оболочке из поливинилхлоридного пластиката, но при этом верхнее рабочее значение воздуха при эксплуатации +60 °С.

Для кабелей со строчной буквой «в» в марке категория размещения 5 при соответствующем виде климатического исполнения.

Требования к LAN-кабелю:

  1. Кабели соответствуют требованиям ГОСТ Р 54429.
  2. Преимущественная область применения и класс пожарной опасности по ГОСТ 31565 указаны в Таблице №1:
Тип исполнения Класс пожарной опасности Преимущественная область применения
Без обозначения О1.8.2.5.4 Для одиночной прокладки в кабельных сооружениях и производственных помещениях
нг(А)-LS П1б.8.2.2.2 Для прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях, сооружениях и закрытых кабельных сооружениях
нг(А)-HF П1б.8.1.2.1 Для прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях и сооружениях с массовым пребыванием людей, в том числе в многофункциональных высотных зданиях и зданиях-комплексах
нг(А)-FRLS П1б.1.2.2.2 Для прокладки, с учетом объема горючей нагрузки кабелей, в системах противопожарной защиты, а также других системах, которые должны сохранять работоспособность в условиях пожара
нг(А)-FRHF П1б.1.1.2.1 Для прокладки, с учетом объема горючей нагрузки кабелей, в системах противопожарной защиты, а также других системах, которые должны сохранять работоспособность в условиях пожара

Таблица №1

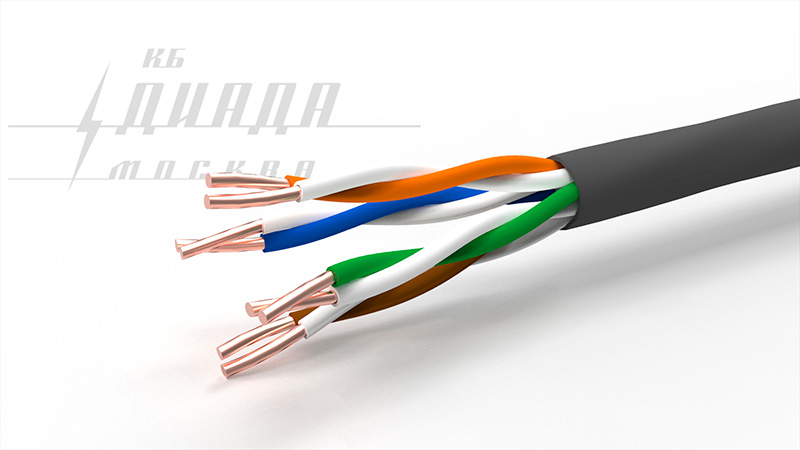

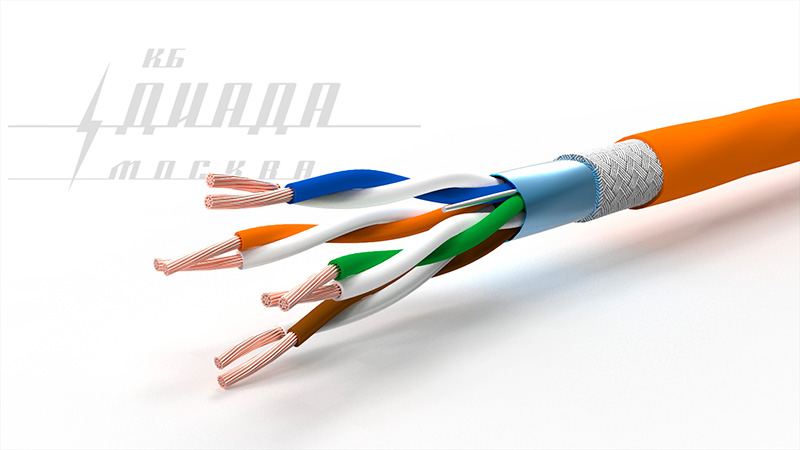

  1. Кабели выпускаются с количеством пар 1, 2, 4. В различных исполнениях: Без экрана (U/UTP), в общем экране из алюмофлекса под оболочкой (F/UTP, S/UTP, SF/UTP) и в комбинированном исполнении с экраном из алюмфлекса и оплеткой (F/FTP, S/FTP, SF/FTP). Для использования в местах с повышенной влажностью в некоторых исполнениях кабелей добавляется водоблокирующий элемент.
  2. Строительная длина кабелей - не менее 100 м.
  3. Требования к конструкции.
  4. Токопроводящие жилы кабелей в зависимости от исполнения (многопроволочные или однопроволочные) из медных отожженных проволок.
  5. На токопроводящую жилу наложена изоляция из полиэтилена в виде сплошного концентрического слоя.
  6. Две изолированные жилы скручены в пару однонаправленной скруткой. Изолированные жилы имеют отличительную расцветку. Изоляция одной из жил пары должна быть цветной, а на изоляции другой жилы должен быть отличительный цветовой признак изоляции первой жилы пары. Цвет изоляции одной из жил пары допускается выполнять белого цвета.

Цвета изоляции жил в паре для четырехпарного кабеля должны соответствовать приведённым в Таблице №2:

Номер пары Цвет изоляции жил в паре
Пара 1 Голубой (синий) / бело-голубой (синий)
Пара 2 Оранжевый / бело-оранжевый
Пара 3 Зеленый / бело-зеленый
Пара 4 Коричневый / бело-коричневый

Таблица №2

Цвета изоляции жил в паре для двухпарного кабеля приведены в Таблице 3:
Номер пары Цвет изоляции жил в паре
Пара 1 Голубой (синий) / бело-голубой (синий)
Пара 2 Оранжевый / бело-оранжевый

Таблица №3

Цвета изоляции жил в паре для однопарного кабеля приведены в таблице 4:
Номер пары Цвет изоляции жил в паре
Пара 1 голубой (синий) / бело-голубой (синий)

Таблица №4

  1. Шаги скрутки пар - разные.
  2. В экранированных кабелях поверх сердечника, или параллельно уложенных пар, или пары однопарного кабеля, или водоблокирующей ленты, или внутренней оболочки - наложен общий экран из алюмофлекса. Экран наложен продольно, с перекрытием не менее 20%.
  3. Для кабелей с комбинированным экраном, буква «Эк» в марке поверх сердечника, или параллельно уложенных пар, или пары однопарного кабеля, или внутренней оболочки наложен общий комбинированный экран из алюмофлекса металлическим слоем наружу с перекрытием не менее 20% и оплетка из медных луженых оловом проволок номинальным диаметром 0,10 мм. Плотность оплетки должна быть не менее 80%.
  4. Цвет наружной оболочки из ПВХ пластиката: серый. Цвет наружной или дополнительной оболочки из светостабилизированного полиэтилена, полимерной композиции, не содержащей галогенов, ТЭП: черный. Цвет наружной оболочки из ТПУ: оранжевый. Допускается другой цвет оболочки.
  5. Срок службы кабелей при соблюдении требований к условиям эксплуатации: 25 лет.
